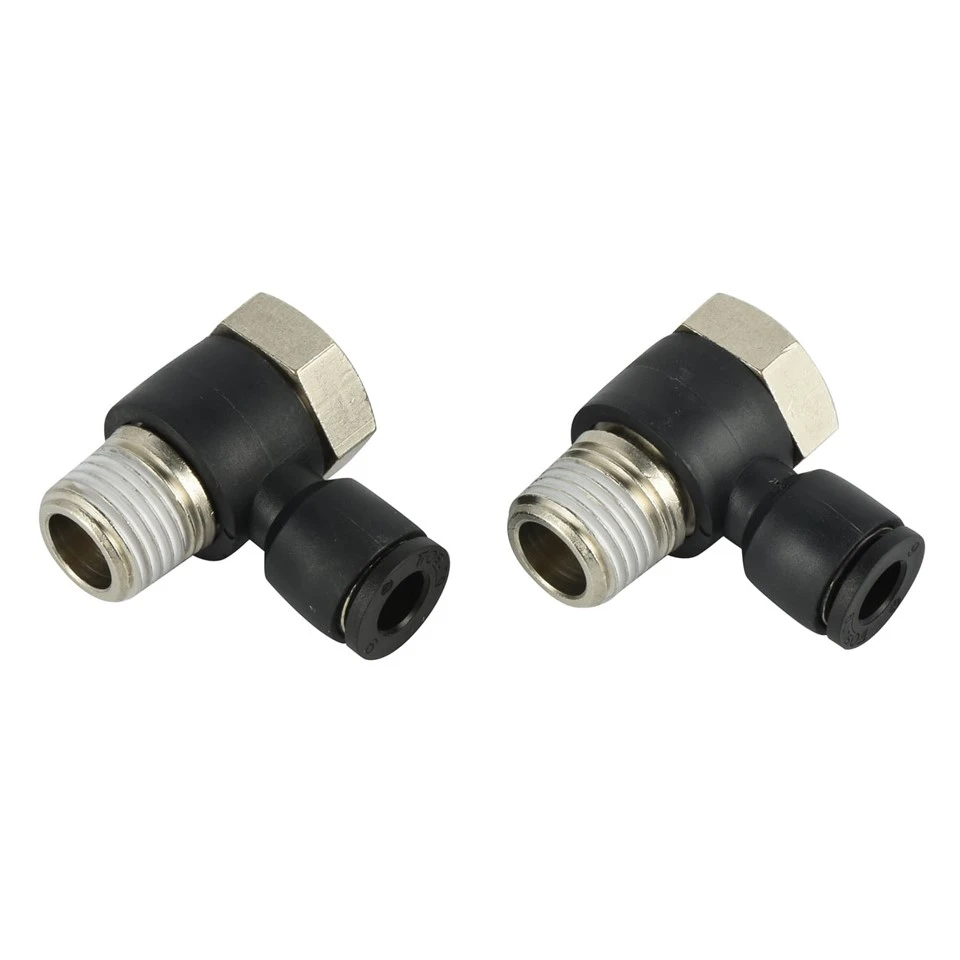

Pneumatische zeshoekige connector

De EPH pneumatische banjo-elleboog is een in een hoek-verstelbare 90 graden rechts-pneumatische elleboog. Het hoofdgedeelte is voorzien van een grote zeshoekige borgmoer. Het ene uiteinde is voorzien van vernikkelde koperen schroeven met mannelijke schroefdraad in de vrouwelijke poorten van cilinders en elektromagnetische kleppen, terwijl de andere kant is voorzien van een zijdelingse 90 graden duw-inpoort voor luchtslangen.

  • product Introductie

Yuyao Eshiong Pipe Fittings Technologies Co., Ltd. is een van de toonaangevende fabrikanten en leveranciers van pneumatische zeskantconnectoren in China. U kunt er zeker van zijn dat u een groothandel in bulk duurzame pneumatische zeskantconnector uit onze fabriek krijgt. Alle op maat gemaakte producten zijn van hoge kwaliteit en een concurrerende prijs. Er is ook een gratis monster beschikbaar.



De zeskantvlakken maken het vastdraaien en positioneren van de sleutel mogelijk, ideaal voor gerichte bedrading in smalle ruimtes. Het heeft overvloedige bijpassende combinaties van 4~12 mm metrische buizen gecombineerd met M metrische en NPT imperiale mannelijke schroefdraad.



Prestatieparameter



Materiaal

Compatibiliteit met buizen

O-RING

Vloeistof

Werkdruk

Negatieve druk

Temperatuur

Nylon

PU-slang monteren

NBR

Lucht

0-1,0 MPa

-29,5 inch Hg / -750 mmHg (10 Torr)

32 ~ 140 graden F / 0 ~ 60 graden



Productafmetingen:EPH zeshoekige connector pneumatische insteekfitting



(Aangepaste formaten zijn op aanvraag verkrijgbaar. Neem contact met ons op voor specificaties die hier niet worden vermeld.)

Type

Model

Type

Model

Type

Model

Type

Model

Buis (mm)

Man (R)

Buis (inch)

Man (R)

Buis (inch)

Mannetje (NPT)

Buis (mm)

Mannetje (NPT)

EPH04-M5

04

M5

EPH5/32-01

5/32

1/8

EPH5/32-N01

5/32

1/8

EPH04-N01

04

1/8

EPH04-M6

04

M6

EPH5/32-02

5/32

1/4

EPH5/32-N02

5/32

1/4

EPH04-N02

04

1/4

EPH04-01

04

1/8

EPH3/16-01

3/16

1/8

EPH3/16-N01

3/16

1/8

EPH06-N01

06

1/8

EPH04-02

04

1/4

EPH3/16-02

3/16

1/4

EPH3/16-N02

3/16

1/4

EPH06-N02

06

1/4

EPH06-M5

06

M5

EPH1/4-01

1/4

1/8

EPH1/4-N01

1/4

1/8

EPH06-N03

06

3/8

EPH06-M6

06

M6

EPH1/4-02

1/4

1/4

EPH1/4-N02

1/4

1/4

EPH06-N04

06

1/2

EPH06-01

06

1/8

EPH1/4-03

1/4

3/8

EPH1/4-N03

1/4

3/8

EPH08-N01

08

1/8

EPH06-02

06

1/4

EPH1/4-04

1/4

1/2

EPH1/4-N04

1/4

1/2

EPH08-N02

08

1/4

EPH06-03

06

3/8

EPH5/16-01

5/16

1/8

EPH5/16-N01

5/16

1/8

EPH08-N03

08

3/8

EPH06-04

06

1/2

EPH5/16-02

5/16

1/4

EPH5/16-N02

5/16

1/4

EPH08-N04

08

1/2

EPH08-01

08

1/8

EPH5/16-03

5/16

3/8

EPH5/16-N03

5/16

3/8

EPH10-N01

10

1/8

EPH08-02

08

1/4

EPH5/16-04

5/16

1/2

EPH5/16-N04

5/16

1/2

EPH10-N02

10

1/4

EPH08-03

08

3/8

EPH3/8-01

3/8

1/8

EPH3/8-N01

3/8

1/8

EPH10-N03

10

3/8

EPH08-04

08

1/2

EPH3/8-02

3/8

1/4

EPH3/8-N02

3/8

1/4

EPH10-N04

10

1/2

EPH10-01

10

1/8

EPH3/8-03

3/8

3/8

EPH3/8-N03

3/8

3/8

EPH12-N01

12

1/8

EPH10-02

10

1/4

EPH3/8-04

3/8

1/2

EPH3/8-N04

3/8

1/2

EPH12-N02

12

1/4

EPH10-03

10

3/8

EPH1/2-01

1/2

1/8

EPH1/2-N01

1/2

1/8

EPH12-N03

12

3/8

EPH10-04

10

1/2

EPH1/2-02

1/2

1/4

EPH1/2-N02

1/2

1/4

EPH12-N04

12

1/2

EPH12-01

12

1/8

EPH1/2-03

1/2

3/8

EPH1/2-N03

1/2

3/8



EPH12-02

12

1/4

EPH1/2-04

1/2

1/2

EPH1/2-N04

1/2

1/2



EPH12-03

12

3/8



EPH12-04

12

1/2



Verpakking:

1.PE zak en dubbele golfkartonverpakking;

2. Kartongrootte: 35*25*35cm;

3. De hoeveelheid verpakking verschilt per model. Neem contact op met onze klantenservice.




Belangrijkste kenmerk


Zeskantig plat positioneringsontwerp, handige sleutelklemming voor betrouwbaar anti-trillingsvergrendelingskoppel.

Standaard M metrische en NPT imperiale buitendraad.

Speciaal voor smalle, besloten ruimtes.



Dagelijks onderhoud en verzorging



  • Snij de slang schoon en ontbraam deze voordat u deze inbrengt.
  • Trek de draad matig aan; vermijd te strak aandraaien.
  • Inspecteer op lekken na druk-/temperatuurveranderingen.
  • Alleen gebruiken met niet-bijtende vloeistoffen.
  • Bij het demonteren de ontgrendelingsring gelijkmatig indrukken en de buis recht naar buiten trekken.



Veelgestelde vragen



Vraag: Volledige montage- en demontagestappen?

A: Schroef stevig in de vrouwelijke poort van het luchtventiel/spruitstuk; Snijd platte luchtbuizen door en steek ze volledig in drie orthogonale duw-poorten om ze te vergrendelen. Om te demonteren, drukt u op elke poortontgrendelingskraag om de buizen eruit te trekken en schroeft u vervolgens de kruisfitting omgekeerd los.



De EPH-zeshoekige connector maakt een kleine aanpassing van de uitlaathoek van de slang mogelijk na het aandraaien van de schroefdraad en is bestand tegen het loskomen van trillingen, en dient als speciale hoek-verstelbare elleboog met buitendraad voor compacte cilinders en smalle klepeilandopeningen.
